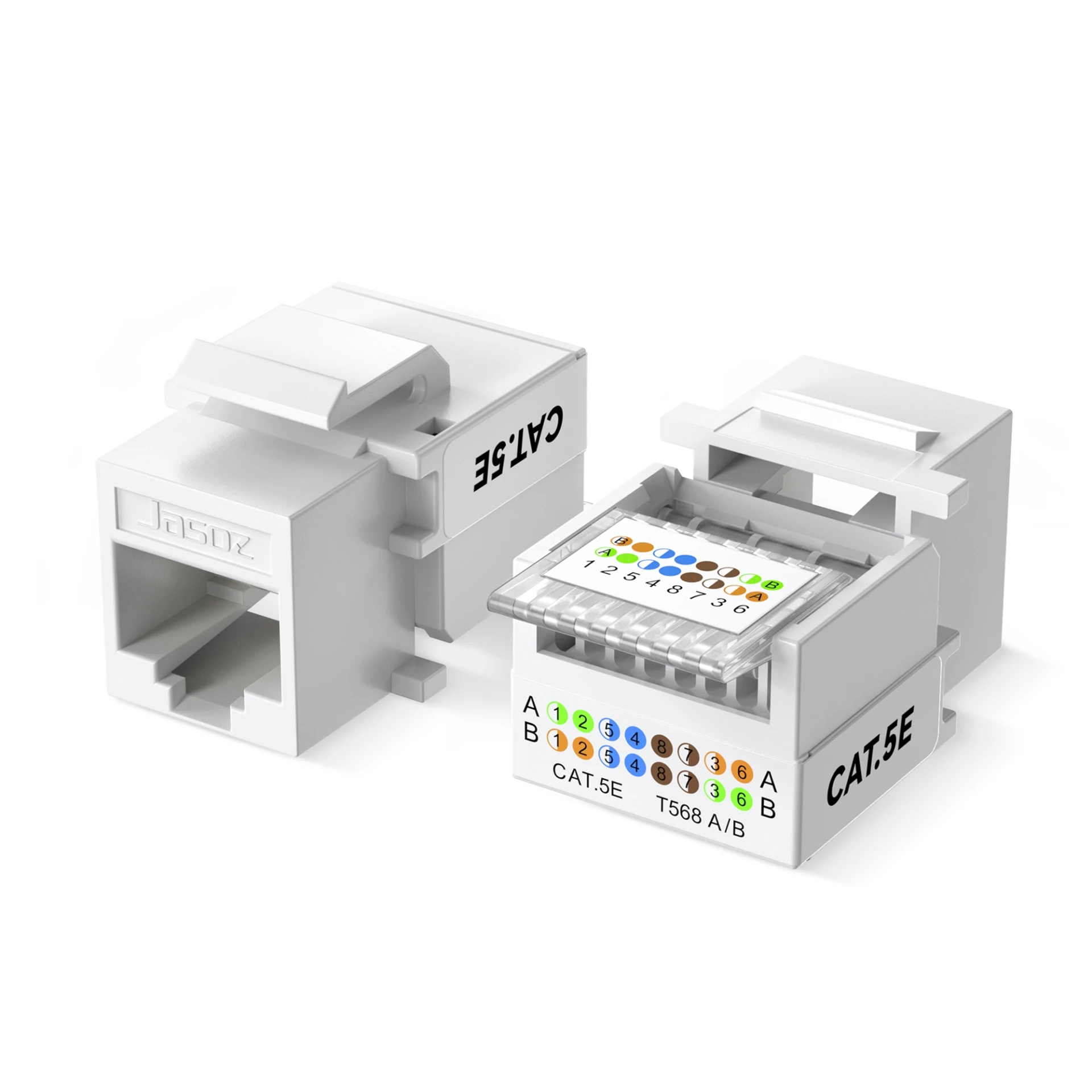

Hạt Mạng Âm Tường Cat5E Jasoz T-E296 Chân Tiếp Xúc Mạ Vàng

Hạt mạng âm tường Jasoz T-E296 là phiên bản Cat5E mạ vàng 1U trong dòng keystone Jasoz, chênh giá ~30% so với Hạt Mạng Cat6 Jasoz T-E297. Phục vụ 4 nhóm khách phổ biến: thi công nhà phố mới đi mạng âm tường, mạng LAN văn phòng SMB, lắp camera IP/smart home, và sửa thay lẻ hạt cũ bị hỏng.

Lưu ý :

⚠️Cáp mạng đường kính lõi 0.9–1.05mm (chuẩn 22–24AWG): T-E296 bấm vừa khít, tiếp xúc chắc chắn.

❌ Cáp 26AWG (lõi nhỏ ~0.4mm, cáp giá rẻ chợ lẻ): KHÔNG bấm vừa — lõi nhỏ hơn rãnh tiếp xúc 1.1mm, không cắt được vỏ cách điện → tín hiệu chập chờn hoặc rớt link Gigabit.

❌ Cáp có lớp chống nhiễu (FTP/STP, có lá nhôm hoặc lưới đồng): T-E296 là loại UTP không chống nhiễu — không có chân tiếp đất để truyền tín hiệu từ lá chắn cáp → không phát huy được tác dụng chống nhiễu. Nếu hệ thống dùng cáp FTP → cần chọn hạt FTP keystone tương ứng.

💡 Không cần kìm bấm vẫn cần lực ấn mạnh:

• Cáp mềm (loại nhiều sợi nhỏ xoắn lại — dùng làm cáp nhảy): đè tay đủ.
• Cáp cứng (loại 1 sợi lõi đặc dùng đi tường): nên dùng punch-down tool — palm tool ~80–150K hoặc impact tool ~150–300K, đảm bảo lực ấn đồng đều, cả 8 sợi tiếp xúc đều.
• Thi công 20+ hạt: impact tool rút thời gian xuống ~30 giây/hạt + tự cắt dây thừa, tiết kiệm 1/2 thời gian so với đè tay.

Chân Tiếp Xúc Mạ Vàng 1U — Không Han Gỉ Sau 1.5–2 Năm Cắm Liên Tục

T-E296 có 8 chân tiếp xúc mạ vàng 1U (~0.025µm) trên đồng phosphor bronze — chuẩn industry cho keystone tầm trung, cao hơn 2.5× so với hạt không mạ vàng. Đồng phosphor bronze là hợp kim đồng cứng, dẫn điện tốt nhưng dễ bị oxy hóa khi gặp hơi ẩm. Lớp vàng phủ trên đầu chân tiếp xúc làm rào chắn → điện trở giữ ổn định 1.5–2 năm trong môi trường nhà ở/văn phòng có máy lạnh, không xuất hiện vết oxit xanh đồng làm giảm tín hiệu.

• Khi nào nên nâng cấp lên T-E297 mạ vàng 3U: Khách Jasoz hỏi 3U thường thuộc 2 nhóm — môi trường ẩm cao (gần biển, miền Tây mùa nước nổi, phòng server không điều hòa) hoặc setup văn phòng cần 5+ năm không bảo trì. Nhà phố/căn hộ máy lạnh 24/7 dùng T-E296 1U là đủ.

Đấu Dây Không Cần Kìm Bấm — Lắp 1 Hạt Trong 60 Giây Theo Màu In Sẵn

T-E296 đấu kiểu push-down (ấn dây xuống) — không cần kìm bấm RJ45 hay tool mạng chuyên dụng. Mép kim loại sắc trong rãnh tiếp xúc tự cắt vỏ cách điện khi ấn dây xuống, tiếp xúc thẳng vào lõi đồng. Trên thân hạt in sẵn 2 chuẩn màu T568A và T568B — chỉ cần chọn 1 chuẩn rồi xếp dây theo đúng thứ tự màu ghi. Cách đấu này áp dụng giống nhau cho cả T-E296 Cat5E và phiên bản Cat6 T-E297 — kỹ thuật học 1 lần dùng cho cả 2 SKU khi mix trong hệ thống.

Thi công số lượng lớn — kết hợp với punch-down tool tăng tốc gấp đôi: Tool-free đè tay ~60 giây/hạt phù hợp khi lắp 1–5 hạt lẻ. Với thi công văn phòng 20+ chỗ ngồi hoặc nhà phố 18–22 hạt, dùng impact punch-down tool (~150–300K) rút xuống còn ~30 giây/hạt — lực ấn đồng đều không mỏi tay, dòng tool có lưỡi tự cắt dây thừa giúp tiết kiệm bước cắt thủ công sau khi đấu. Punch-down tool cũng đảm bảo cả 8 sợi đều tiếp xúc chắc chắn, giảm rủi ro Gigabit rớt về 100Mbps do 1 sợi không đủ tiếp xúc.

• Lỗi đấu sai phổ biến nhất — 2 đầu khác chuẩn: Pattern khách DIY hay gặp khi làm 2 đầu cách nhau vài ngày, quên đã chọn chuẩn nào trước → đầu 568A đầu 568B → tạo crossover (dây chéo), có thể fail với switch cũ không tự nhận chéo dây. Cách tránh: dán nhãn chuẩn lên thân hạt sau khi đấu xong đầu thứ nhất, hoặc chụp ảnh thứ tự màu trước khi đậy nắp.

Đầu Cáp Đi Vào Vát 90° — Vừa Hộp Âm Tường Nông + Đạt Chuẩn Kiểm Tra 90M

T-E296 có phần đầu cáp đi vào vát 90° so với mặt nạ keystone — cáp đi vào theo phương ngang thay vì đâm thẳng, giảm độ sâu hộp âm tường yêu cầu xuống còn 35–40mm thay vì 60mm+ như hạt thẳng truyền thống. Thiết kế này tránh nếp gấp gắt ngay sau hạt khi cáp đi từ trần xuống tường — bán kính uốn rộng tự nhiên, không vượt giới hạn 4× đường kính cáp (~20mm) làm méo cặp xoắn ảnh hưởng tín hiệu Gigabit. Setup phổ biến tại Việt Nam — nhà phố cải tạo có hộp âm tường sẵn sâu 35–40mm — vát 90° lắp được mà không cần đập tường mở rộng hộp âm. Nhân mạng RJ45 Cat6 T-E297 dùng cùng khung vát 90° và cùng kích thước module keystone — có thể trộn 2 SKU trong cùng 1 mặt nạ keystone đa cổng (4–6 cổng) cho phòng có nhu cầu mix Gigabit + dự phòng 10GbE.

Kèm theo, T-E296 đạt kiểm tra Fluke ở chiều dài đường mạng cố định 90 mét — chuẩn TIA-568-B Cat5e, đủ điều kiện làm hồ sơ nghiệm thu cho khách văn phòng cần hệ thống mạng cấp doanh nghiệp.
