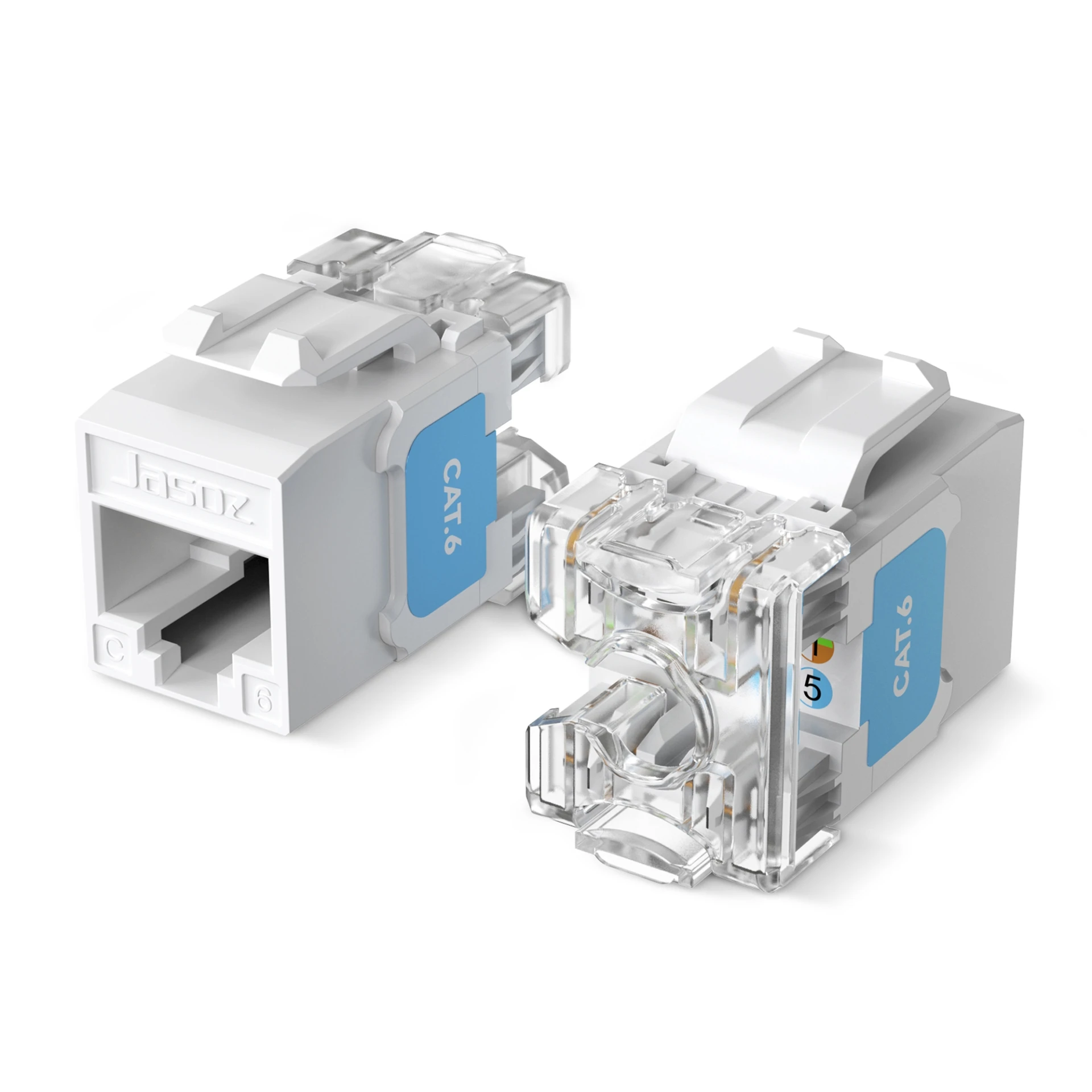

Nhân Mạng Âm Tường Cat6 Jasoz T-E299 Cắm Thẳng 180°, Đầu Kết Nối Mạ Vàng

Không. Thiết kế thẳng 180° của T-E299 cần độ sâu phía sau hạt tối thiểu 50mm — hộp âm nông 35–40mm phổ biến nhà phố VN cũ sẽ làm cáp uốn gấp gắt ngay sau hạt. Đặc biệt nghiêm trọng với Cat6 vì cặp xoắn Cat6 chặt hơn Cat5e, nhạy cảm hơn với uốn gắt — méo cặp xoắn ảnh hưởng cả Gigabit và 10GbE. Setup hộp âm nông cần Cat6 → chọn Nhân Mạng Cat6 90° T-E297 vát 90° vừa hộp 35–40mm.

Push Buckle là cơ chế nắp đậy có chốt giữ cáp, kèm cable strain relief phía dưới ôm vỏ cáp ngoài — bảo vệ tiếp xúc 2 lớp. Quy trình 4 bước: (1) Xếp 8 dây vào rãnh IDC theo thứ tự màu T568A hoặc T568B in trên thân hạt; (2) Đậy nắp lên rãnh IDC; (3) Nhấn nắp từ trên xuống bằng tay hoặc punch-down tool — chốt trong nắp ấn cáp chặt vào rãnh IDC, vừa cắt vỏ cách điện vừa giữ cố định; (4) Cable strain relief móc dưới tự khóa quanh vỏ cáp khi nắp đậy. Khi tháo: ấn chốt bên hông nắp để bung. Đặc biệt quan trọng cho tủ rack server room có cáp nhảy chuyển vị trí thường xuyên.

Có. T-E299 là chuẩn keystone 110 IDC chung — tương thích mọi cáp Cat6 thuần đồng (UTP) đường kính lõi 0.4–1.05mm (22–26AWG), không phụ thuộc thương hiệu. Đã verify thực tế với CommScope, AMP, Vivanco, Golden Link, Netviel. Lưu ý quan trọng: phải dùng cáp Cat6 (không phải Cat5e) để phát huy 250MHz và 10GbE — cáp Cat5e cũ với hạt Cat6 sẽ giới hạn tốc độ về Gigabit. Cáp 26AWG cũ chỉ đạt Gigabit, không đạt 10GbE dù dùng T-E299. Không tương thích cáp CCA (đồng pha nhôm) — lõi giòn dễ gãy + điện trở cao không đáp ứng Cat6.

Có. T-E299 tuân thủ chuẩn keystone 110 IDC, lắp được trên mọi patch panel keystone strip 24–48 cổng tiêu chuẩn (CommScope, AMP, Netviel, Vivanco, Golden Link). Kích thước module 14.8mm × 16mm × 30mm — vừa khít khe keystone ANSI/TIA-568. Đặc biệt phù hợp lắp trên patch panel Cat6 dedicated 1U/2U trong tủ rack 19 inch — không nên mix Cat5e và Cat6 trên cùng 1 patch panel vì khó identify khi sửa lỗi sau này.

Mỗi đường cần 2 hạt — 1 tại patch panel trong tủ rack, 1 tại vị trí thiết bị. Setup server room SMB phổ biến với T-E299: Tủ rack 24 cổng dedicated 10GbE: 24 hạt patch panel + 24 hạt thiết bị (NAS/SAN/server) = 48 hạt + 5 dự phòng = 53 hạt Văn phòng SMB mix Cat6 (30% ưu tiên) + Cat5e (70%): 50 chỗ × 30% × 2 = 30 hạt T-E299 (+ phần Cat5e dùng T-E298 hoặc T-E296) Phòng họp 4K + camera IP 4K (4 phòng + 8 camera): 12 đường × 2 = 24 hạt T-E299 Data center mini 1 rack 48 cổng full 10GbE: 48 + 48 + 10 dự phòng = ~106 hạt

Năm nguyên nhân phổ biến với T-E299 + 10GbE: Chiều dài đường mạng >55m — Cat6 chỉ đạt 10GbE ≤55m, vượt ngưỡng rớt về Gigabit. Cần Cat6A nếu >55m. Cáp không phải Cat6 thuần đồng — đường vẫn dùng cáp Cat5e cũ hoặc 26AWG; phải thay cáp Cat6 23–24AWG mới. Thiết bị 2 đầu không hỗ trợ 10GbE — switch và card mạng đều phải có cổng 10GbE; nối vào thiết bị Gigabit chỉ link 1Gbps. Tiếp xúc 8 sợi không đồng đều — 10GbE nhạy hơn Gigabit nhiều lần; dùng punch-down tool đảm bảo lực ấn Push Buckle đồng đều cả 8 sợi. Cable strain relief không khóa chặt — vỏ cáp lỏng phía sau làm tiếp xúc IDC bị xê dịch khi cáp rung; kiểm tra cable strain relief đã ôm vỏ cáp chặt chưa.

Mix trong cùng 1 hệ thống (đường khác nhau): Hoàn toàn được và tối ưu chi phí. Pattern thực tế tại Jasoz cho văn phòng SMB: Tủ rack: T-E299 cho đường server/NAS/10GbE + T-E298 cho đường Gigabit thông thường — cùng patch panel Wall plate hộp âm tường: T-E297 Cat6 90° cho phòng họp/CEO + T-E296 Cat5E 90° cho bàn làm việc thông thường → Mix 4 SKU trong 1 hệ thống lớn cho phép tối ưu chi phí ~30–40% so với dùng all-Cat6, mà vẫn đảm bảo cổng quan trọng có 10GbE và 5+ năm tuổi thọ. Trên cùng 1 đường mạng: mỗi đường nên đồng bộ cùng chuẩn Cat5e hoặc Cat6 cả 2 đầu. Mix Cat5e + Cat6 trên 1 sợi cáp → tốc độ giới hạn ở chuẩn thấp hơn.

Không cần xử lý đặc biệt — đây chính là combo lý tưởng cho T-E299. Mạ vàng 3U chống oxy hóa độ ẩm >80%, cable strain relief bảo vệ tiếp xúc khỏi rung động cơ học. Tuy nhiên 3 lưu ý phụ: Tủ rack có UPS/máy phát điện rung mạnh khi chuyển nguồn — đảm bảo cable strain relief khóa chặt vỏ cáp, không để cáp lủng lẳng phía sau hạt. Phòng server không điều hòa miền Nam VN mùa nóng nhiệt độ tủ rack có thể >40°C — vỏ PC UL94V2 chịu nhiệt OK, nhưng nên có quạt thông gió rack để giảm stress nhiệt cho switch/server. Sau 3–5 năm vận hành, cắm rút lại đầu RJ45 1 lần để tự làm sạch bụi/ẩm bám trên chân tiếp xúc — không cần thay hạt do mạ vàng 3U vẫn giữ độ phủ.

Cả 2 đều OK. Module T-E299 lắp được vào mọi adapter mass mounting / DIN rail có khe keystone tiêu chuẩn (kích thước 14.8mm × 16mm). Trên patch panel 1U/2U trong tủ rack 19 inch: Dãy 24–48 cổng xếp đều hàng — tối ưu cho cấu trúc tổ chức cáp lớn, có nhãn cổng rõ ràng, dễ quản lý số lượng lớn. Trên DIN rail 35mm trong server room: Dãy 4–8 hạt cho từng cụm thiết bị (switch core, NAS, firewall) — thay/kiểm tra từng cổng độc lập, phù hợp data center mini có nhiều dải IP/VLAN riêng biệt. → Lựa chọn theo quy mô và cấu trúc hệ thống — patch panel cho >24 cổng, DIN rail cho cấu hình modular nhỏ.
